如何選擇測試線和探針的標準

　　進行過測量和測試的人都知道，準確的數據取決于測試儀表的設計和測量能力。但很少的人知道，測試線和接頭的設計質量、制造工藝、匹配性和性能規格與測試儀表具有同樣的重要性。下面華榮華小編為你講述正確選擇測試線和探針的五個標準。

　　1、安全性

　　與電源的要求一樣，儀表測試線和探針由于直接與大電壓接觸，必須滿足嚴格的安全等級要求，尤其符合國際IEC1010電壓和類別的要求，即CAT I、CAT II、CAT III或CAT IV。IEC1010的其它要求還涉及瞬變測試、介質耐電壓、或通過測試來驗證產品具有充分絕緣并滿足電流、電氣間隙、暴露的金屬探針和抗沖擊方面的要求。質量良好測試探頭與手套和防護眼睛等重要的人身防護用品一起，構成NFPA70E標準中所定義的人身防護措施中一部分。

　　2、堅固性和耐用性

　　優質測試線和接頭不會因拉拽、按壓和穿刺等日常摩擦而性能下降。測試線兩端應該具有設計良好的防應力護套。測試探針應該是經過硬化處理的金屬，可經得起反復連接，并且每次都能傳送準確數據。與廉價材料相比，經過特殊制造的多股鍍錫鈹銅導線可提供靈活性、長期耐用性、優異的導電性和精度。其它因素包括探針和接頭內部焊接質量和材料的溫度范圍。

　　3、設計性能和指標

　　測試探針和測試夾的設計舒適與否非常重要。舒適、易于抓取的握持表面有助于將探頭牢靠控制在手中，夾持有力的彈簧夾可確保牢固連接。連接應該簡便，相互匹配的部件應可以不費力地滑到一起而不會產生應力。優質接頭上的觸點應該是鍍鎳或鍍金機加工黃銅連接件，而不應僅使用鑄造黃銅。使用鍍金觸點可提供準確度和抗氧化性能，從而提供持久、安全和可靠的連接。

　　測試線和探針的設計指標應與配套的測試儀表一致，如果其指標小于測試儀表，那么儀表的真實價值就大大縮水。例如示波器帶寬是100M，配套的示波器探頭帶寬只有50M，那么示波器就成為了50M。

　　4、高性能應用

　　從帶有彈簧式探針和用于電子電路測試的精細輕質探頭，一直到尖銳的不銹鋼探針和適合工業用途的堅固探頭，現今探頭的設計考慮到了不同應用的需要。例如：單點探頭是最常見的探頭形式。大多數儀表都提供了單點測試線，對于廣泛的測試應用來說相當有用。尖銳探針是測量高密度電路板上很小的接觸點的最佳工具。雖然它們很容易損壞，但通常可對探針重新磨尖，因為上面沒有電鍍層。

　　帶有可伸縮探針的探頭連接直徑很細的不銹鋼導線，除了探頭最末端之外，整個導線外面全部由一層絕緣層覆蓋以防止誤接觸導致短路而損害芯片。鉤鉗探針適用于保持原位的連接，方便脫手操作。使用不同尺寸的測試夾，方便測試IC芯片，IC測試夾是探測IC芯片上多管腳的理想工具，它們非常適合查找許多條芯片導線之中的一條。SMD探頭可在表面貼裝板(SMD)上進行精確定點測試，這種測試需要使用非常細和尖銳的探針，以精確接觸很小電路板上的點.

　　5、測試線連接接頭

　　根據標準、安全和實際需要，測試線連接頭有各種應用和標準的插頭和插座。例如示波器是BNC接頭，萬用表是4mm香蕉頭、頻譜分析儀是N型頭等等，不同的應用有不同的接頭，為了相互之間 匹配，市面上就出現了各種各樣的適配器(耦合器)、轉接器(轉接頭)、轉接接線、連接線、分支線纜等。

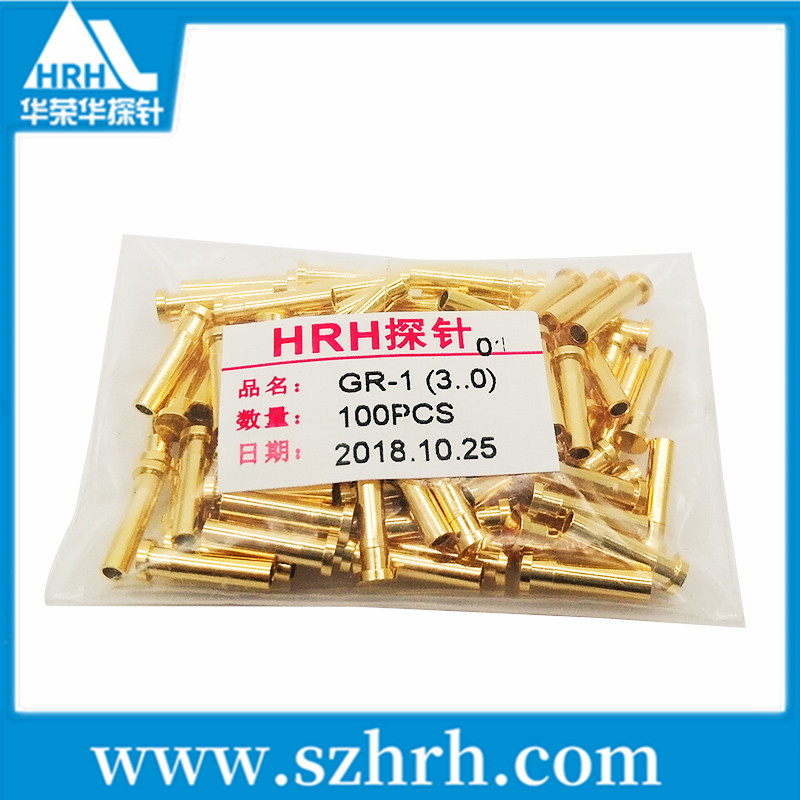

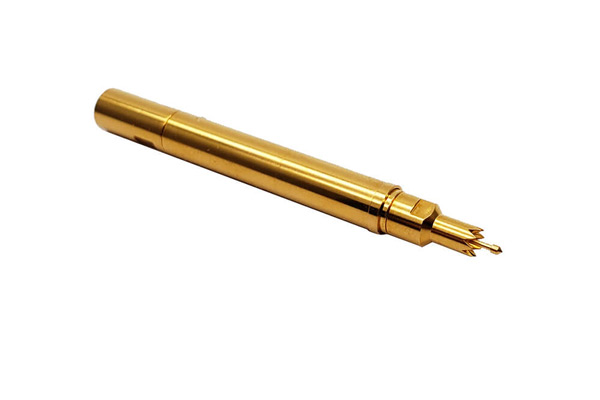

　　深圳市華榮華電子科技有限公司經多年發展已經穩步成為國內測試探針集研發、生產銷售于一體的專業公司。探針的種類包括：半導體高頻測試針、電流針、充電針、大電流針、開關針、PCB測試針、BGA雙頭針、ICT測試針、彈簧測試針及精密五金件。
